❶ 概念
焓湿图:表明空气各主要参数中间相互关系的曲线图。
焓湿图如同一本词典,你能根据拼音(某一主要参数)查字(空气别的主要参数)。
❷ 空气的主要参数
干球温度(℃):通称温度,便是平时用温度计量检定的温度。
含湿量(g/kg):湿空气中与一千克干空气与此同时共存的水蒸汽的品质。
通常的空气里都有水蒸汽,因此是湿的。湿空气可以分成干空气和水蒸汽。
相对湿度:同样温度下,空气中水蒸气压与饱和水汽压的百分数。
一立方干空气可以“喝”10g水,如今只“喝”了5g,那相对湿度便是50%。
焓(kj/kg):一千克的化学物质含是多少千卡动能。
可简洁解释为理论的可以,便是空气含是多少动能。
热湿比:焓的转变(△h)和含湿量的变化(△d)的比率。
发热量和含湿量二者的转变值的比率。

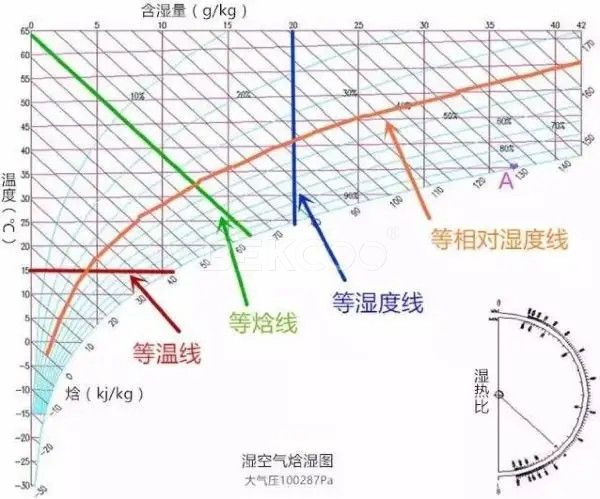

❸ 等值线
等温线:网上的温度同样。它的直线也全是等温线。
一样的温度,空气的含湿量越大,相对湿度和焓值越大。(非水准)
等焓线:网上的焓值同样。它的直线也是等焓线。
一样的焓值,空气温度升高,含湿量在降低。
等环境湿度线:网上的环境湿度同样。它的直线也是等环境湿度线。
一样的含湿量,空气温度越低,焓值(动能)越低。
等相对湿度线:网上的相对湿度同样。它的直线也是等相对湿度线。
一样的相对湿度,空气温度越高,焓值(动能)越高。
❹ 【小运用】
露点温度:空气中的水蒸汽变成小露珠情况下的温度。图2中A点的温度35℃,相对湿度100%、焓值130kj/kg,含湿量36.6g/kg。
这时假如温度降低到30℃,含湿量和标准气压不会改变。A点就到了B点(虚似点)的情况。这时的相对湿度超过100%,不必要的水便会从汽态凝固成水滴,直到相对湿度小于或等于100%。
到这儿你应该可以看懂焓湿图了,下边来实际应用下。
❺ 【大运用】
举例子:一年四季空调使用和焓湿图相匹配转变。
A点:正常的夏季沒有吹空调的屋子,温度:30℃,相对湿度:60%,含湿量:13.6g/kg。
A → C (夏季中央空调减温线)
含湿量缩小:屋子中人和物“吐”出的水蒸汽<室外机排水管道
焓值降低:房内人和物释放的发热量<中央空调的空调制冷量
假如屋子很大或开了窗,上边很有可能便是超过,屋子就冷不起來。
温度减少:焓值降低便是空气动能少了,温度也就低了。
相对湿度上升:温度越低空气“喝”水的冲动就越低。
A点,空气能“喝”3g水,空气肚子里1.5g水,相对湿度50%。
B点,减温后只有“喝”1g了,排水管道再排出来0.8g,还剩0.7g,相对湿度70%。
由于空气“喝”水冲动低,因此夏季吹空调一般不易太干躁。
B → D (冬季中央空调提温线)
焓值提升:屋子流失的发热量<中央空调提升的发热量
假如屋子很大或开了窗,上边很有可能便是超过,屋子就热不起來。
温度上升:空气被加温了,动能提升,焓值增大。
含湿量提升:温度提高,空气“喝”水冲动更高一些,持续从空气中吸取水份。
相对湿度减少:持续从空气中“喝”水,仍然达到不了随温度上升而大大增加的“喝”水冲动,空气仍然很“渴”。
数据举例说明可以看作是B到A的全过程。由于空气持续“喝”水,因此冬天开空调会很干躁。可以在屋子放一盆水,让空气“喝”盆中挥发的水,而不是大家肌肤的水。
❻ 拓宽知识要点
▶ 湿球温度
相对性干球温度来讲的。简单讲,湿球温度便是目前自然环境仅根据蒸发掉水份可以做到的最少温度。
▶ 求焓公式计算
热学中表现化学物质系统软件动能的一个关键情况参数。管理体系中热学能再额外上PV这一部分动能的一种能量。
H=U PV
H意味着焓,U代表可以,P意味着工作压力,V意味着容积。
▶ 绝对湿度
在标准状况下,每立方湿空气中常含水蒸汽的品质,即水蒸气密度,企业为g/m³ 。
▶ 显热 汽化热
显热:物件不产生化学反应或相转变时,温度上升或减少所需求的热称之为显热。
50℃的水变为90℃的水吸附的发热量便是显热。
汽化热:指化学物质在等温过程等压状况下,从一个相转变到另一个相消化吸收或释放的发热量。
100℃的水变为100℃的水蒸汽消化吸收的发热量便是汽化热。
▶ 留意小一点
1、饱和状态空线即相对湿度为100%的等相对湿度线。特性:干球温度、湿球温度、漏点温度相同。
2、等湿球温度线与等焓线基本上平行面,故工程项目上类似用等焓线替代等湿球温度线。
3、等含湿量线便是等漏点温度线。由于漏点温度的界定已表明含湿量同样的情况点,漏点温度均同样。
▶ 空气干球温度、湿球温度和漏点温度在焓湿图上的搜索方式
▶ 制冷机组中各作用在焓湿图中的反映(图:互联网)
▶ 附加题 ^_^
已经知道标准:
1、假定已经知道一个空气情况点A,A点的干球温度20℃,相对湿度60%。
2、当这一空气消化吸收了Q=10000KJ/h的热能和W=2kg/h的湿量。因而空气发生了转变,变成了情况点B。
3、转变后的焓值是59kJ/kg。
直线打法:
1、在焓湿图上寻找空气原始点A
2、热湿比ε=Q÷W = 10000Kj/h÷2Kg/h=5000,并根据A点画一条与寒湿之比5000线平行面的线L。
3、找到焓值为59kJ/kg的等焓线,与L线的相交点就是B点。
关键点:热湿比线一定是空气的开始情况点A点到空气解决后的情况点B点的连线。
