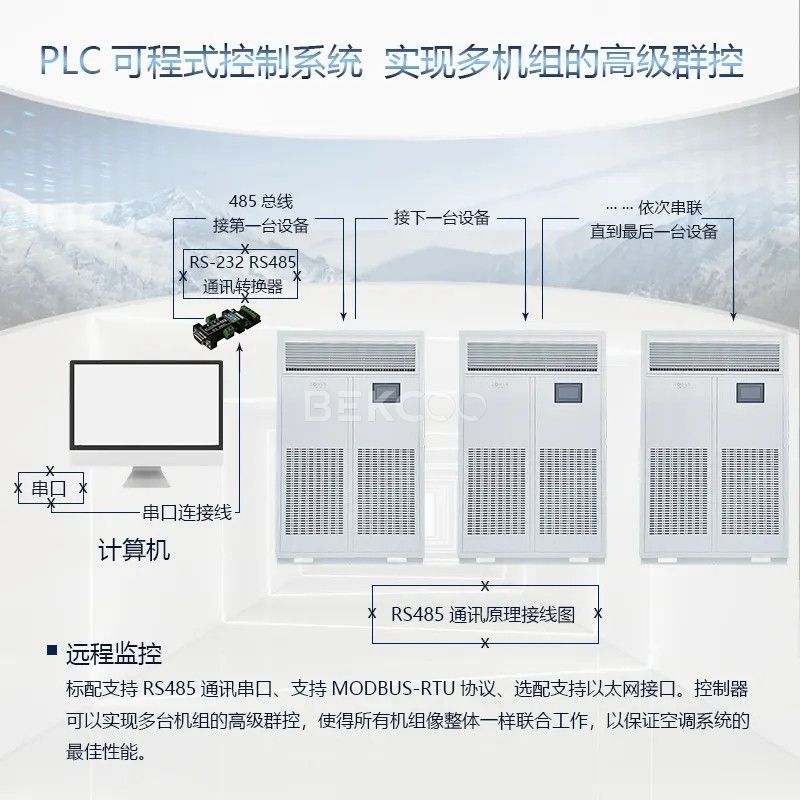

【案例】恒温恒湿机各功能在焓湿图中的体现

工程实例(夏季工况）：

一次回风系统中计算送风量：

通过焓湿图，焓湿图可以帮助工程、设备设计人员、清楚准确的描述空气处理过程，标定送风温度、计算送风量、计算焓差、计算冷量、加湿量，验算设计的准确性。举例如下：

例：某机房总余热Q=3314W，总余湿W=0.2 ** g/s，要求室内参数维持在tN=22±1℃ ，φN=55，±5%；求送风状态和送风量。

（1）求热湿比ξ=Q/W=3314/0.265=12600；

（2）在I-d图上，标定房间回风温度点N，画热湿比线，取送风温差8 ℃，就可以得到送风温度点O，送风露点L。I-d图如下：

送风量：G=Q/（IN-I0）=3314/（46-36）=0.33kg/s=1426CMH；

表冷器冷量：=G×（IN-IL）加热量=G×（IO- IL）。

一次回风系统中计算送风量：

以上的例子是通过温差法计算送风量，但在洁净室的设计时一般是采用保证换气次数的条件下，先得出风量再推算焓差，最后得出送风温度点。以上只是焓湿图应用的一点，在二次回风系统，全新风空调系统都可以应用，基本上所有的空气处理过程都可以通过焓湿表现出来。
